Боја кабла од влакана

Као што сви знамо, различите боје спољашњег омотача кабла за спајање влакана представљају различите типове оптичких каблова. Да ли сте често збуњени како да разликујете кабл од влакана на основу боје спољашњег омотача? Не брини. Можемо се позвати на ЕИА/ТИА-598, глобално признати стандард за каблове са оптичким влакнима. ЕИА/ТИА-598, коју је развило Америчко удружење индустрије телекомуникација, дефинише кодирање боја влакана за различите типове каблова за повезивање. Код специфицира боју спољашњег омотача, конектора и оптичких влакана, помажући нам да боље управљамо кабловима за спајање влакана и смањимо грешке које је направио човек.

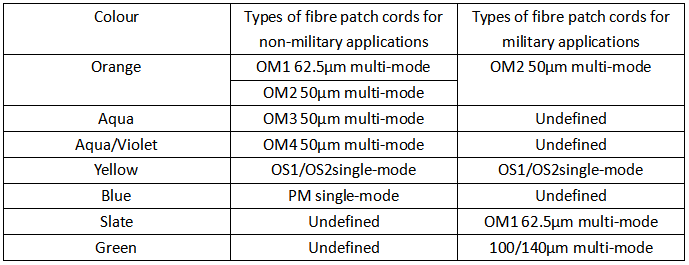

Боја спољашњег омота кабла од влакана варира у зависности од врсте влакна и окружења примене, као што је приказано у табели испод.

Поред боја спољашњег омотача наведених у стандарду боја ЕИА/ТИА-598, неки добављачи такође класификују каблове од влакана са специфичним узорком одштампаним на спољној јакни.

Због различитог полирања конектора за влакна, кодирање боја влакана се често користи за разликовање типова оптичких конектора. Међутим, конектори од металних оптичких влакана као што су ФЦ и СТ не могу бити означени бојама, па их неки добављачи означавају посебним навлакама, чија боја може варирати од добављача до добављача.

Како је дефинисано од стране ЕИА/ТИА-598, у вишежилном оптичком каблу, влакна су обично означена бојама у групама од 12 и броје се у смеру казаљке на сату.

Због различитих количина језгара влакана, постоје два случаја кодирања боја оптичким влакнима како следи.

Ако је језгара влакана до 12: Да би се разликовала између различитих влакана, свако влакно ће бити означено са 12 различитих боја, као што је плава за прво влакно и наранџаста за друго, као што је детаљно приказано у табели испод.

Ако је језгара влакана више од 12: Претходних 12 боја се обично понављају, али су влакна означена другом бојом да би се разликовала, на пример, 13. влакно има плаву спољашњу облогу са црним трагом.

Оптичко кодирање боја нам помаже да визуелно идентификујемо тип кабла од оптичких влакана и олакшавамо управљање њиме. Међутим, на тржишту постоји толико различитих типова и боја оптичких каблова да понекад није могуће направити разлику између њих само на основу ових информација, тако да можете проверити тип и спецификацију каблова са оптичким влакнима да бисте помогли боље их разликовати.
