ОПТИЧКО ТЕСТИРАЊЕ ЗНАЊА
АР-МПО са премазом: зашто је то важно у поновљеном оптичком тестирању
АР-обложен МНЦ™ МПО главни кабл није само стандардни МПО/МТП® краткоспојник са премазом. Комбинујеудубљени врхови влаканаи ананти-оптички филмда бисте направили контролисан, бесконтактни интерфејс за-везе за тестирање високе фреквенције.
0.6-6 µm
Опсег удубљења{0}}референтног влакна
~1.2 µm
Дизајниран ваздушни зазор након парења
500+
Циклуси парења за МНЦ референтни дизајн
Разлика је у крајњој страни влакана
ТРАДИЦИОНАЛНИ МПО/МТП
Физички{0}}парење у контакту
Стандардни МПО/МТП конектори су пројектовани тако да крајње стране влакана остваре физички контакт. Ово је добро прилагођено нормалном међусобном повезивању, али поновљено пробно упаривање захтева пажљиву контролу-стања крајњег дела и чистоће.
МНЦ АР{0}}ОБЛОЖЕНИ МПО
Контролисано без{0}}спаривање
Врхови МНЦ влакана су увучени испод површине ферула. АР премаз се наноси на крајњу страну влакна да би се контролисала рефлексија преко намерно контролисаног ваздушног процепа.
Не мешајте две функције:геометрија врха удубљеног{0}}врха ствара -безконтактно стање; АР филм потискује рефлексију на ваздушном интерфејсу влакна-. Само АР премаз не претвара обичан МПО конектор у бесконтактни тест интерфејс.
Како функционише АР{0}}МНЦ МПО са премазом
Удубљени врхови од влакана
Језгра влакана се налазе мало испод површине феруле уместо да се ослањају на директан{0}}контакт језгра влакана.
АР оптички филм
Танка{0}}превлака смањује Фреснелову рефлексију са границе ваздуха{1} влакана на предвиђеној радној таласној дужини.
Референца за стабилан тест
Заједно, структура је намењена да смањи хабање и побољша конзистентност мерења током поновљеног парења.

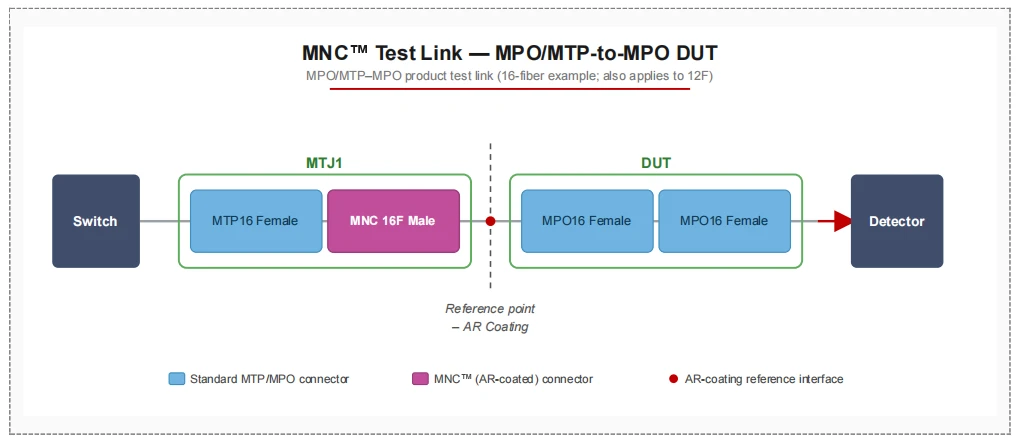

Зашто га користити у вези за оптички тест?
Резултат теста је поуздан онолико колико је поуздана веза између инструмента и уређаја који се тестира. МНЦ главни кабл се поставља на вишеструко упарени референтни интерфејс да би помогао да се изолују тест{1}}варијације везе од стварних перформанси ДУТ-а.
Тест Екуипмент
Прекидач, тестер или оптички инструмент
МНЦ референтни кабл
Контролисани АР-интерфејс за тестирање
ДУТ
Модул, кабл, касета или уређај
| Тест Разматрање | Шта адресира МНЦ Десигн |
| Повратак{0}}одраз | АР премаз потискује рефлексију на дизајнираном влакно{0}}ваздушном интерфејсу. |
| Поновљено парење | Бесконтактна геометрија врха-бесконтактног влакна{1}} смањује директно крај-трење на испитној тачки. |
| Референтна{0}}стабилност везе | Помаже да конекција којом се често рукује буде конзистентнија током циклуса тестирања. |
Истражите опције АР-обложених МПО/МТП каблова за тестирање
Изаберите одговарајући АР-обложен МПО/МТП главни кабл према броју влакана.Кликните на картицу производа да бисте видели доступну конфигурацију конектора, оптичке перформансе и опције прилагођавања.
Треба вам прилагођени референтни кабл?Пол конектора, поларитет, тип влакна, АР-конфигурација крајњег слоја, удубљење за језгро, дужина кабла и конструкција омотача могу да се конфигуришу за стварно ДУТ и подешавање тест{1}}везе.
Водич за брзи избор
Изаберите МНЦ-МПО
Користите један АР{0}}обложен тестни крај када кабл мора да се повеже са конвенционалним МПО/МТП интерфејсом опреме на другом крају.
Изаберите МНЦ-МНЦ
Користите двострано-стране АР-обложене МНЦ крајеве када два одређена референтна интерфејса захтевају исти приступ без-спаривања.
Пре наручивања:потврдите број влакана, СМ или ММ таласну дужину, АПЦ или УПЦ крајњу страну, пол конектора, поларитет, марку ДУТ конектора, дужину кабла и који крај захтева АР премаз. Геометрија удубљења треба да се усклади са стварним тест интерфејсом кад год је то могуће.
Још једна напомена:АР премаз не замењује{0}}инспекцију и чишћење лица. Одржавајте тест интерфејс чистим, проверите поларитет и потврдите референтну везу пре него што процените перформансе ДУТ-а.
